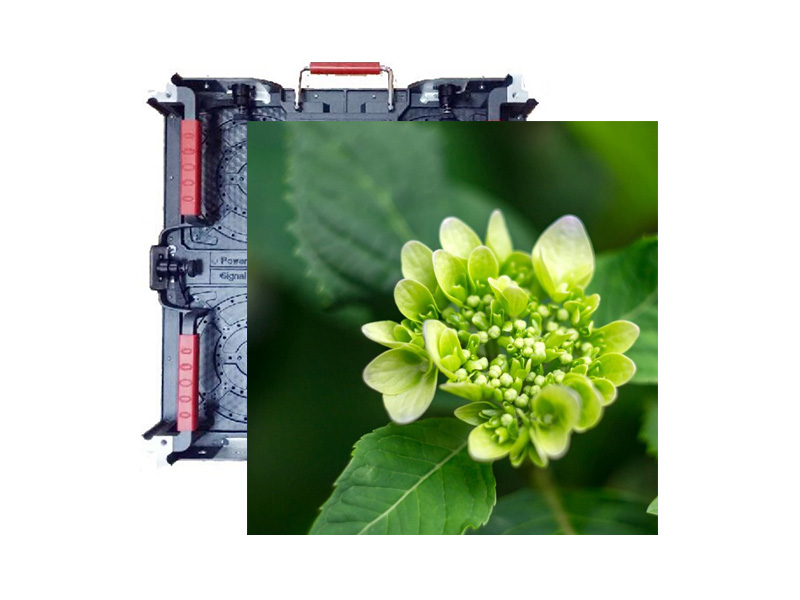

本技术手册仅适用于室内表贴P3.91全彩(1/16S)模组。
2.1. 室内表贴P3.91全彩(1/16S)模组构成:PCB(电路板)、灯管(由红色灯管、绿色灯管和蓝色灯管组成一个像素)、驱动集成芯片、塑胶套件。
2.2 通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片,14bits灰度等级,可形成16384*16384*16384种颜色变换,可显示视频、图像和文字信息等
2.3. 单元板的特点;
●使用超高亮的LED和优质的塑胶件
●高对比度可达到良好的显示效果
●采用双锁存恒流高刷芯片图像清晰艳丽
●重量轻易于安装、拆卸
●可进行单点、单灯维护,成本低
●单元板具有灯管漏电保护功能、行消影功能、列消影功能
●像素间距为3.91mm,共有64*64个像素点,每个像素点由1R1G1B三灯组成
3.1 LED灯管参数
封装(SMD2020) | 颜色 | 品牌 | 亮度 | 波长 | 数量 |
R | 晶元 | 100mcd | 617-627nm | 1颗 | |
G | 晶元 | 200mcd | 520-530nm | ||
B | 晶元 | 55mcd | 465-475nm |
3.2屏体技术参数:
屏体 技术参数 |
最大功耗 | 600W/㎡ | 使用环境 | 户外 | |
最佳视距 | ≥3.91m | 盲点率 | 小于万分之三 | ||
亮度 | ≥1000cd/㎡ | 屏体平均功耗 | 360W/㎡ | ||
屏幕水平视角 | 120±20度 | 屏幕垂直视角 | 120±10度 | ||
单元板 技术参数 |
像数点间距 | 3.91mm | 像素密度 | 65536Dots/㎡ | |
分辩率 | 64x64=4096 Dots | 结构特点 | 灯驱合一 | ||
灰度等级 | 14bits | 驱动方式 | 1/16扫恒流驱动 | ||
输入电压 | 4.5-5.5V | 套件材料 | 聚碳酸酯PC料 | ||
重量 | 520.6g | 单元板功率 | <36W | ||
尺寸(长宽 厚) | 250*250*16(mm) | 最大电流 | 7.2A | ||
220V开关电源带载数量 | <=4块单元板 | ||||
系统参数 | 换帧频率 | >60帧/秒 | 刷新频率 | 1920Hz 建议单接收卡带载长度<128点,高度<256点 | |
控制方式 | 计算机控制,逐点一一对应,视频同步,实时显示 | 亮度调节 | 256级手动/自动 | ||
驱动芯片型号 | 缓冲器74HC245、译码行管7258、双锁存恒流IC或PWM芯片可选。 |
3.3电气参数
电气参数 | 电源输入电压 | AC220/100±15%V | 视实际需要而定 |
电源输入频率 | 50/60 | HZ | |
电源电气规格 | 5V*30A 40A 60A 80A | W | |
数据传输途径 | 超五类网线 | ||
数据传输距离 | 国标网线100m,多模光纤500m,单模光纤20km | 米 | |
适用环境 | 工作湿度 | ≤90% RH | |
环境温度 | -40℃—85℃度 | ||
储存温度 | -40℃-85℃度 | ||
平均无故障时间 | 10000hours | ||
使用寿命 | 100000hours | ||
控制系统 | 同步控制系统 | ||
电脑配置 | 满足下列条件;主板必须拥有不少于倆条PCT插槽和和一条PCI-E插槽;有倆个USB接口;要求配备有DVI接口输出的独立显卡 |
