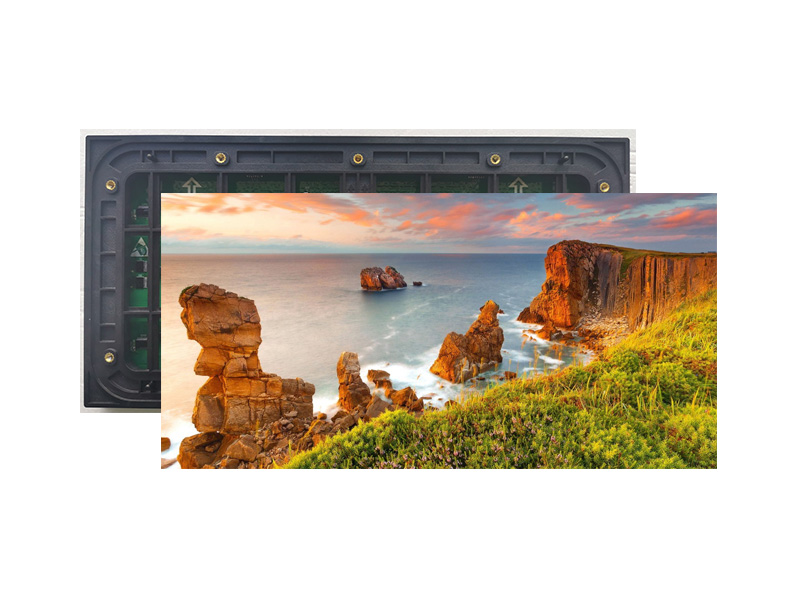

本技术手册仅适用于户外表贴P8全彩节能模组(1/5S)。
2.1. 户外表贴P8全彩节能高亮模组(1/5S)构成: PCB(电路板)、灯管、驱动集成芯片、塑胶套件。
2.2 通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片,14bits灰度等级,可形成16384*16384*16384种颜色变换,可显示视频、图像和文字信息等
2.3. 单元板的特点;
●使用超高亮的LED和优质的塑胶件
●高对比度可达到良好的显示效果
●采用双锁存恒流高刷芯片图像清晰艳丽
●重量轻易于安装、拆卸
●可进行单点、单灯维护,成本低
●单元板具有灯管漏电保护功能、行消影功能、列消影功能
●像素间距为8mm,共有40*20个像素点,每个像素点由1R1G1B三灯组成
3.1 LED参数
封装 (SMD3535) | 颜色 | 品牌 | 型号 | 亮度 | 波长 | 数量 |
R | 晶元 | 9*9mil | 370-480mcd | 620-625nm | 1颗 | |
G | 晶元 | 10*11mil | 900-1170mcd | 517.5-520nm | ||
B | 晶元 | 10*11mil | 216-292mcd | 464-466nm |
3.2屏体技术参数:
屏体 技术参数 |
最大功耗 | 517W/㎡ | 使用环境 | 户外 | |
最佳视距 | ≥8m | 盲点率 | 小于万分之三 | ||
亮度 | ≥4500cd/㎡ | 屏体平均功耗 | 170W/㎡ | ||
屏幕水平视角 | 120±20度 | 屏幕垂直视角 | 120±10度 | ||
单元板> 技术参数 |
像数点间距 | 8mm | 像素密度 | 15625Dots/㎡ | |
分辩率 | 40*20=800 Dots | 结构特点 | 灯驱合一 | ||
像素构成 | 1R1G1B | 驱动方式 | 1/5扫恒流驱动 | ||
输入电压 | 2.8V/3.8V | 套件材料 | 聚碳酸酯PC料 | ||
重量 | 414 g | 单元板功率 | 26.5W | ||
尺寸(长宽 厚) | 320*160*17(mm) | 最大电流 |
|
||
2.8V/3.8V 开关电源带载数量 | <4块 户外P8全彩节能单元板 | ||||
系统参数 | 换帧频率 | >60帧/秒 | 刷新频率 | 带载120点 3840 Hz | |
控制方式 | 计算机控制,逐点一一对应,视频同步,实时显示 | 亮度调节 | 256级手动/自动 | ||
驱动芯片型号 | 缓冲器74HC245、行管2019、 FM6569(3840Hz) |
3.3电气参数
电气参数 | 电源输入电压 | AC220/100±15%V | 视实际需要而定 |
电源输入频率 | 50/60 | HZ | |
电源电气规格 | 5V*30A 40A 60A 80A | W | |
数据传输途径 | 超五类网线 |
|
|
数据传输距离 | 国标网线100m,多模光纤500m,单模光纤20km | 米 | |
适用环境 | 工作湿度 | ≤90% RH | |
环境温度 | -40℃—85℃度 | ||
储存温度 | -40℃-85℃度 | ||
平均无故障时间 | 10000hours | ||
使用寿命 | 100000hours | ||
控制系统 | 同步控制系统 | ||
电脑配置 | 满足下列条件;主板必须拥有不少于倆条PCT插槽和和一条PCI-E插槽;有倆个USB接口;要求配备有DVI接口输出的独立显卡 |
