产品特点

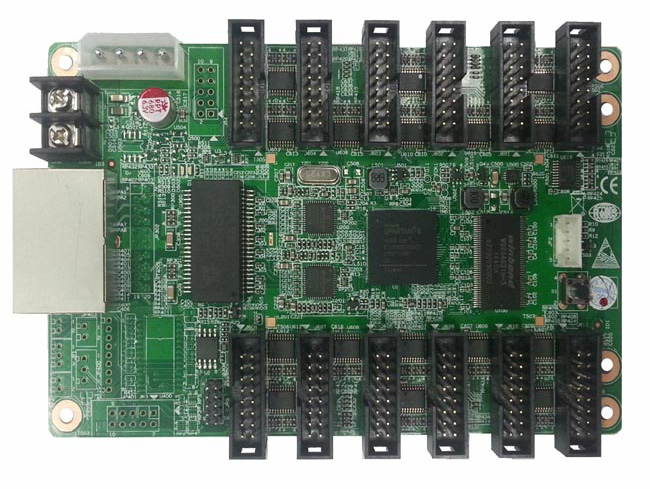

1)板载12个HUB75的16PIN接口，免接转接板;
2)单卡可输出24组RGB数据；
3)单卡最大支持512×384像素点；
4)支持逐点亮度校正，单卡色度空间转换；
5)支持网线误码测试；
6)支持绝大多数芯片的高刷高灰；
7)符合欧盟RoHs标准；
产品参数
输出接口定义
RV908T有两种工作模式，仅支持全彩屏，正常模式为8个接口，只有在24组数据工作模式时才有12个接口，16PIN接口定义如下
| R1 |
1 |
2 |
G1 |
| U1 |
3 |
4 |
GND |
| R2 |
5 |
6 |
G2 |
| U2 |
7 |
8 |
GND |
| A |
9 |
10 |
B |
| C |
11 |
12 |
D |
| CLK |
13 |
14 |
LAT |
| OE |
15 |
16 |
GND |
型号对照表
为了满足不同客户需求，按接口规格不同提供2种型号。RV908T为标准产品不需要订货，RV918T可能需要订货。
型号 |
RJ45方向 |
输出口类型 |
| RV908T |
90° |
正面装简牛 |
| RV918T |
180° |
正面装简牛 |
工作条件
| 额定电压（V） |
5 |
最大值 |
5.5 |
最小值 |
4.5 |
| 额定电流（A） |
0.80 |
最大值 |
0.87 |
最小值 |
0.73 |
| 额定功耗（W） |
4.0 |
最大值 |
4.8 |
最小值 |
3.3 |
| 工作环境温度（℃） |
-20℃ ~ 70℃ |
| 工作环境湿度（%） |
0% ~ 95% |
