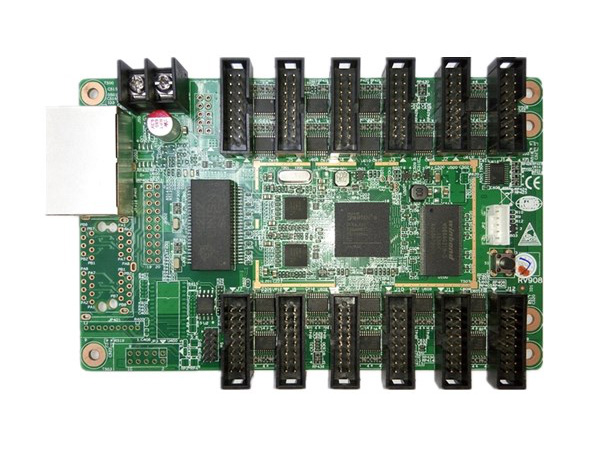

产品特点
RV908M是专为标准化厂家设计的产品,免转接板设计,与RV901功能完全兼容,尺寸相同,等效于RV901加HUB75(支持32扫)的转接板,具体功能特性如下。
1.板载12个HUB75(支持32扫)的16P接口,以及最大4个网口;
2.支持12位的HDMI颜色输入(需九代发送卡配合);
3. 采用18位信号处理器,最大支持红绿蓝各18位(26万级)灰度;
4.单卡最大支持1024X768像素点;
5.单卡最大支持24组RGB数据;
6.支持138译码,595串行译码等多种译码方式;
7.支持单卡色度空间变换,色度逐点校正,亮度逐点校正;
8.支持高刷新下同时高灰度的显示效果;
9.支持通用驱动芯片,PWM绝大部分驱动芯片;
10.支持双接收卡热备份,用于要求极高的演出屏;
11.支持像素点故障检测(需专用芯片支持);
12.支持配置文件回读;
13.支持网线误码测试;
14.支持排线故障检测;
15.符合欧盟RoHs标准;
16.符合欧盟CE-EMC Class B标准;
与RV908T/RV908H相比,RV908M新增加了E信号,最大可以支持并行数据的32扫;另外还增加了一组网口,最大可达4网口,可实现两套网线、两套网口的热备份功能,默认出厂是两个网口的,如有4网口要求可提前预定。
产品参数

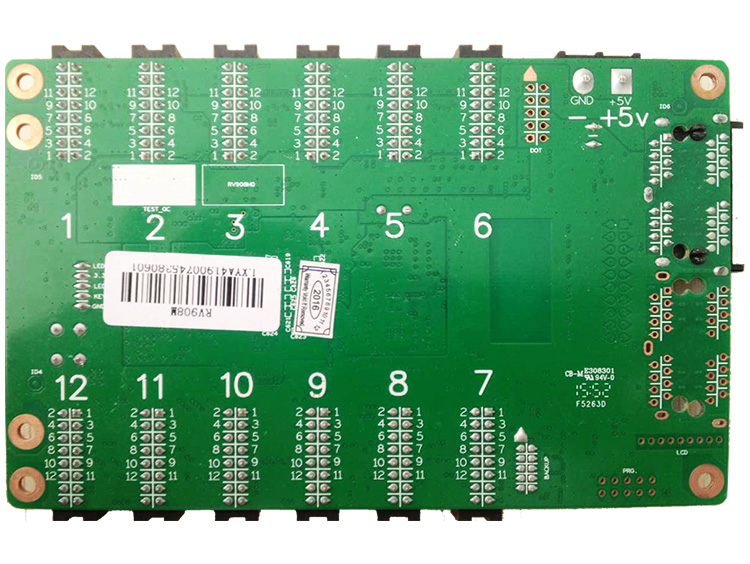

RV908输出接口定义
控制系统有2种工作模式,仅支持全彩和双色屏,正常模式为8个接口,只有在8型24组工作模式时才有12个接口输出数据,输出接口定义如下:
1 |
R1 |
G1 |
2 |
3 |
B1 |
GND |
4 |
5 |
R2 |
G2 |
6 |
7 |
B2 |
E |
8 |
9 |
A |
B |
10 |
11 |
C |
D |
12 |
13 |
CLK |
LAT |
14 |
15 |
OE |
GND |
16 |
3、型号对照表
为了满足不同客户需求,按接口规格不同提供2种型号。RV908为标准产品不需订货,RV918型号需要预定.
型号 |
RJ45 方向 |
输出口类型 |
RV908 |
90度 |
正面装简牛 |
RV918 |
180度 |
正面装简牛 |

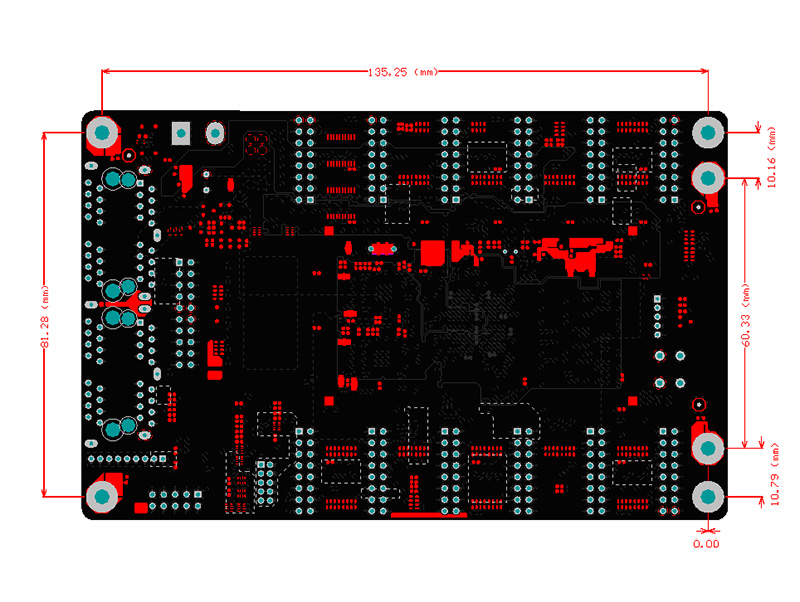

孔位尺寸
工作条件
工作电压(V) |
5 |
最大值 |
5.5 |
最小值 |
4.5 |
额定电流(A) |
0.80 |
最大值 |
0.87 |
最小值 |
0.73 |
额定功耗(W) |
4.0 |
最大值 |
4.8 |
最小值 |
3.3 |
工作环境温度(℃) |
-20℃ ~ 75℃ |
工作环境湿度(%) |
0% ~ 95% |
